Microtap TTT润滑油测试仪数据分析
Microtap TTT润滑油测试仪数据分析 技术要点：
1、金属加工液在现场使用润滑性能好：现场加工什么材料，做测试最好使用相对应的材料
来做测试，不能全部都用铝合金或者钢材来做。
2、TTT金属加工油液对比测试仪：2种不同的金属加工液在同一种材料、相同的技术参数做测试，
如果扭力差别很小，就要不断改变转速和加工深度，或者修改配方。
德国迈科泰普TTT润滑性能测试仪与四球机的区别：
1）TTT润滑性能测试仪：测试材料多样化:不锈钢，45号钢，高温合金钢，镍基合金钢，钛合金，
各种牌号的铝合金，紫铜，黄铜，等金属材料，测试的结果跟现场是一样。
2）四球机：使用球的材料单一，做测试只能使用钢球，因为测试球无法做成钛合金球， 铝合金球，
铜球等材料的球，测试出来的结果跟现场会不一样。（四球机是实验室的实验机不是测试机）
（油性加工液可以测试，但是乳化液，全合成，半合成加工液测试难度加大，因为粘度太小，加工液很
难粘在四个球上，所以测试出来的结果跟现场会不一样，也有可能相反。）
Microtap TTT润滑油测试仪数据分析
1. 最大扭矩 (Mz 单位 Ncm) 作为消耗掉的力值
2. 平均扭力 (Mz Mean) 作为消耗掉的平均力(算术平均值)
3. 标准偏差 (Std. Dev.) 作为扭矩相对平均值的平均偏差值
4. 高斯分布（概率分布）作为产生的扭矩图形表达，作为历史记录(概率统计)
5. 积分 (INT) 作为测试刀具上的总负荷值
6. 温度值 Delta T (ΔT) 作为在加工中油水、添加物、涂层等等引起的热影响值，
表达摩擦学的过程。
7.测试数据：水性钛合金加工液：1、 2；油性加工液：A、B；
乳化加工液：C、D； 全合成加工液：E、F

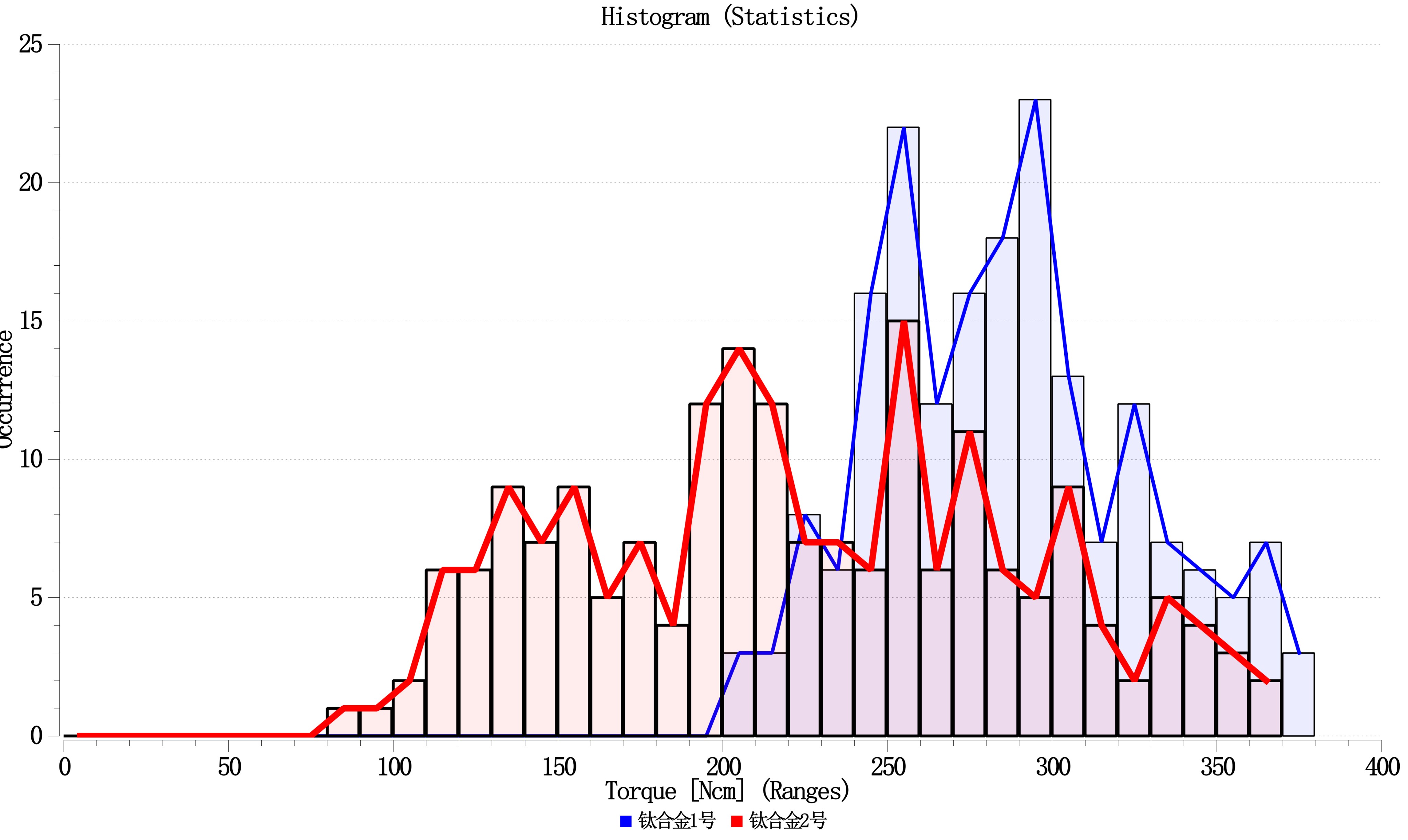

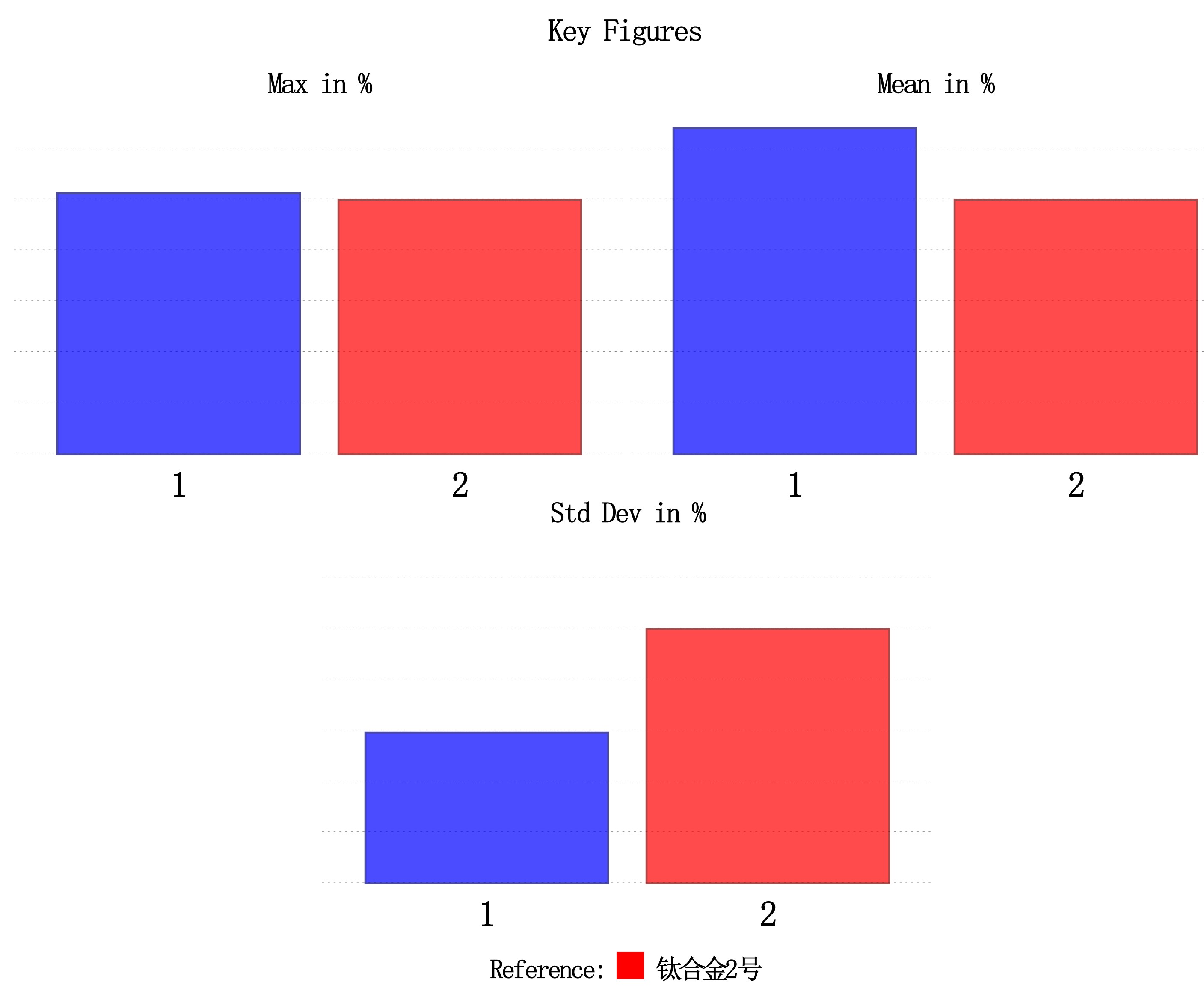

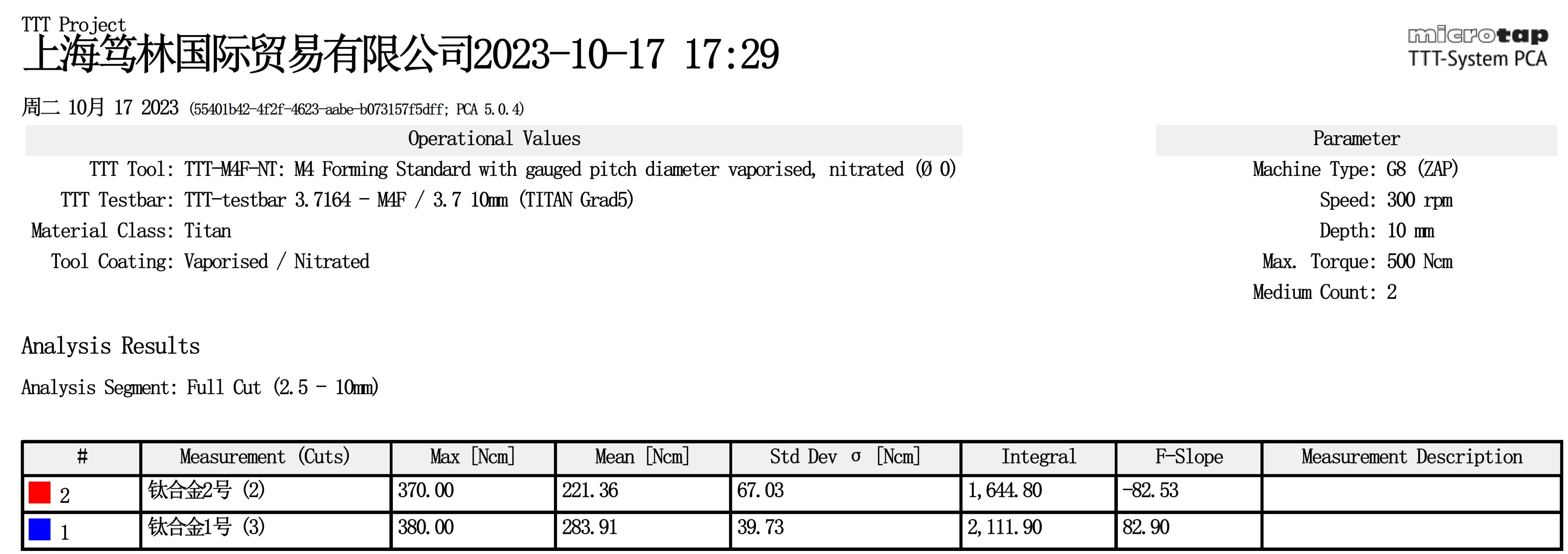

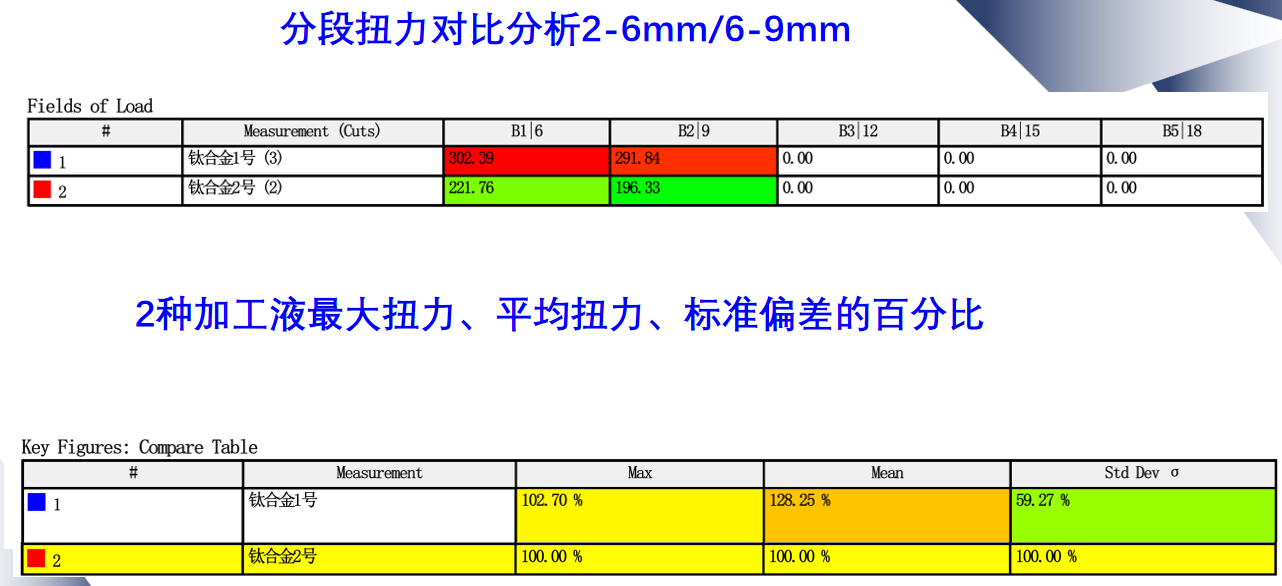

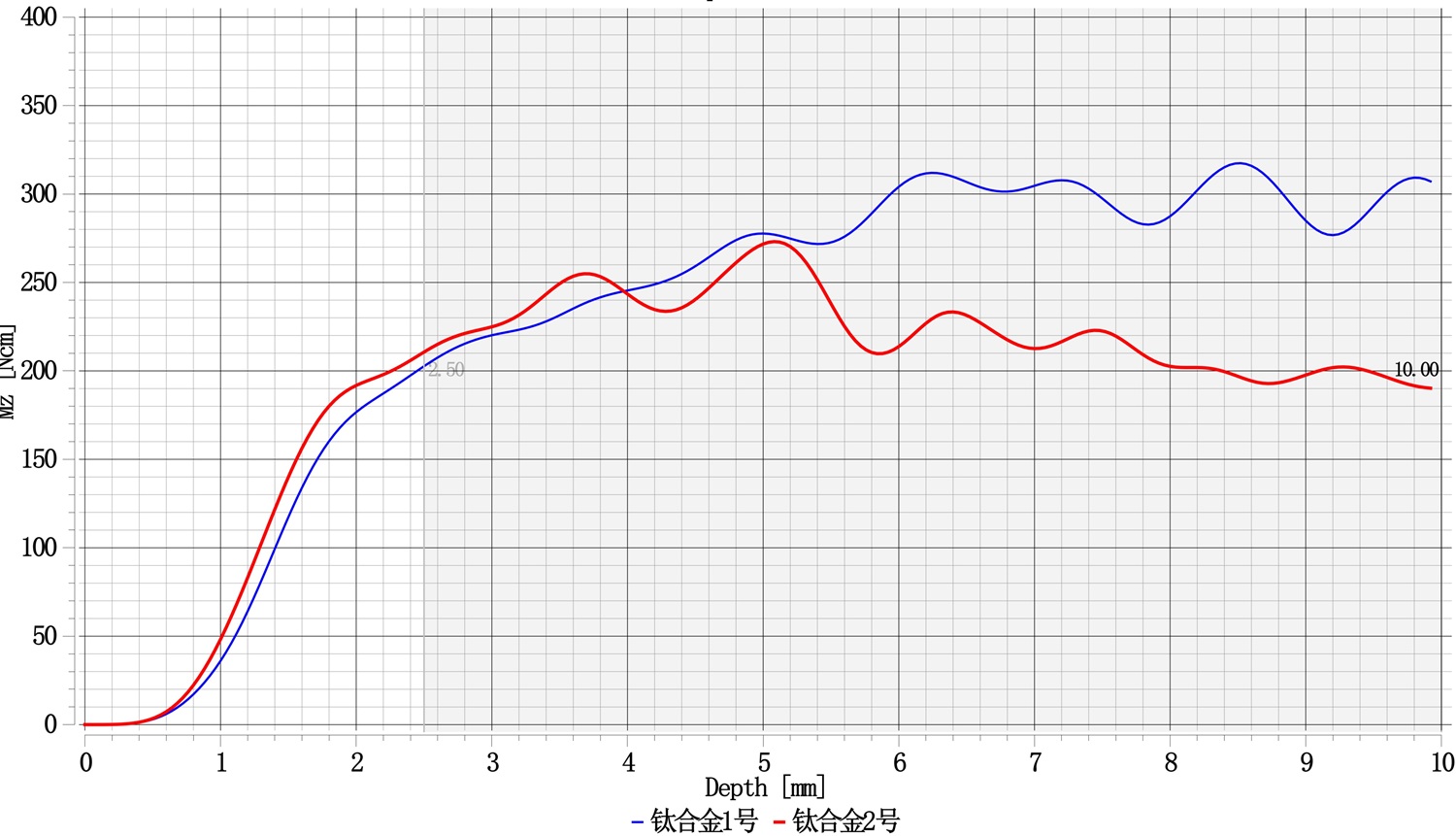

TC4航空钛合金材料：水性加工液：1、 2；
转速：300转
深度：10mm
扭力：500NCM

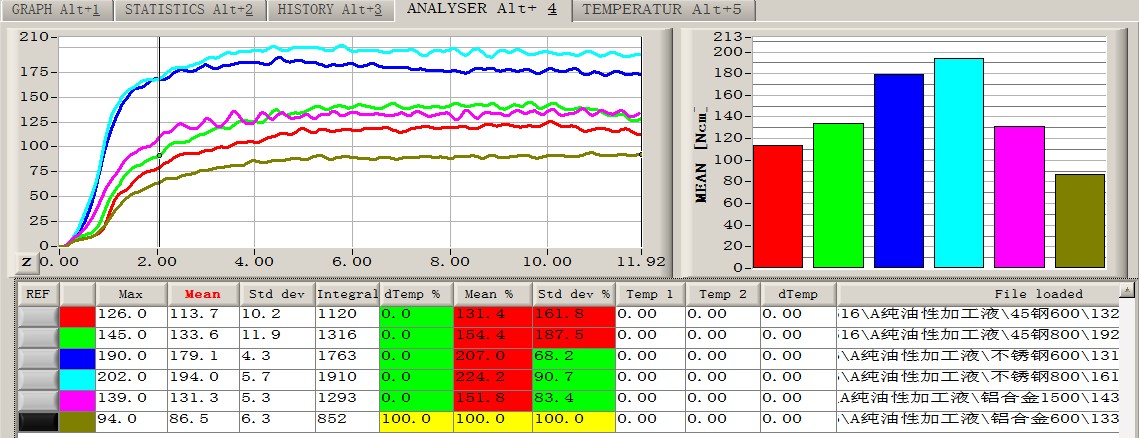

A油性加工液45号钢：600rpm、800rpm
316不锈钢：600rpm、800rpm
7075铝合金：600rpm、1500rpm
序号REF | Max（Ncm）最大扭力值 | Mean(Ncm)平均扭力值 | Std dev标准偏差 | Integral 刀具负荷 | Mean% 平均扭力值百分率 | Std dev % 标准偏差百分率 | File loaded 样品名称及编号 |
1 | 126.0 | 113.7 | 10.2 | 1120 | 131.4 | 161.8 | A油性加工液45号钢600转 |
2 | 145.0 | 133.6 | 11.9 | 1316 | 154.4 | 187.5 | A油性加工液45号钢800转 |
3 | 190.0 | 179.1 | 4.3 | 1763 | 207.0 | 68.2 | A油性加工液不锈钢钢600转 |
4 | 202.0 | 194.0 | 5.7 | 1910 | 224.2 | 90.7 | A油性加工液不锈钢800转 |
5 | 139.0 | 131.3 | 5.3 | 1293 | 151.8 | 83.4 | A油性加工液铝合金1500转 |
6 | 94.0 | 86.5 | 6.3 | 852 | 100.0 | 100.0 | A油性加工液铝合金600转 |

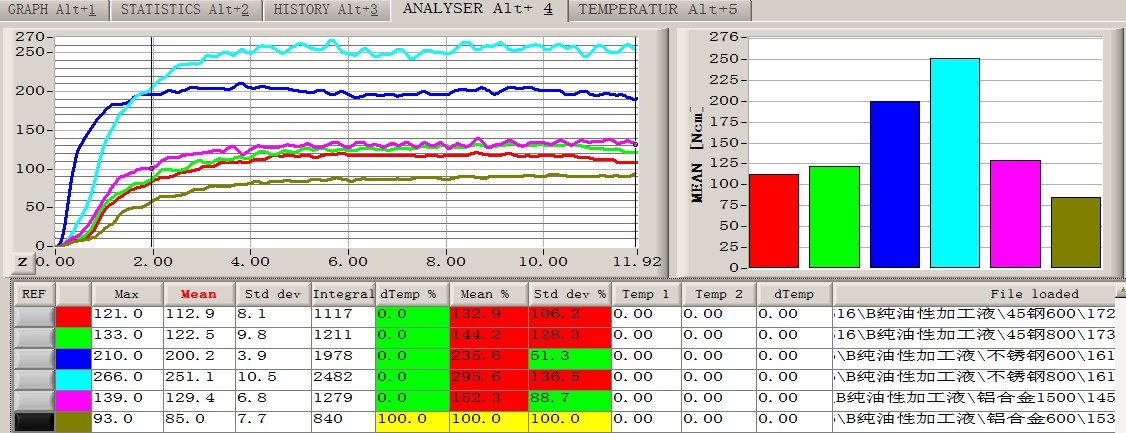

B油性加工液45号钢：600rpm、800rpm
316不锈钢：600rpm、800rpm
7075铝合金: 600rpm、1500rpm
序号REF | Max（Ncm）最大扭力值 | Mean(Ncm)平均扭力值 | Std dev标准偏差 | Integral 刀具负荷 | Mean% 平均扭力值百分率 | Std dev % 标准偏差百分率 | File loaded 样品名称及编号 |
1 | 121.0 | 112.9 | 8.1 | 1117 | 132.9 | 106.2 | B油性加工液45号钢600转 |
2 | 133.0 | 122.5 | 9.8 | 1211 | 144.2 | 128.3 | B油性加工液45号钢800转 |
3 | 210.0 | 200.2 | 3.9 | 1978 | 235.6 | 51.3 | B油性加工液不锈钢钢600转 |
4 | 266.0 | 251.4 | 10.5 | 2482 | 295.6 | 136.5 | B油性加工液不锈钢800转 |
5 | 139.0 | 129.4 | 6.8 | 1279 | 152.3 | 88.7 | B油性加工液铝合金1500转 |
6 | 93.0 | 85.0 | 7.7 | 840 | 100.0 | 100.00 | B油性加工液铝合金600转 |

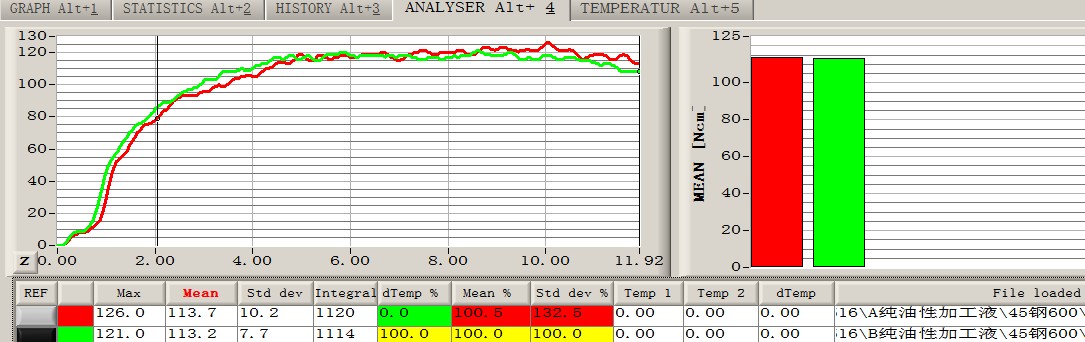

A油性加工液
B油性加工液
45号钢600rpm对比

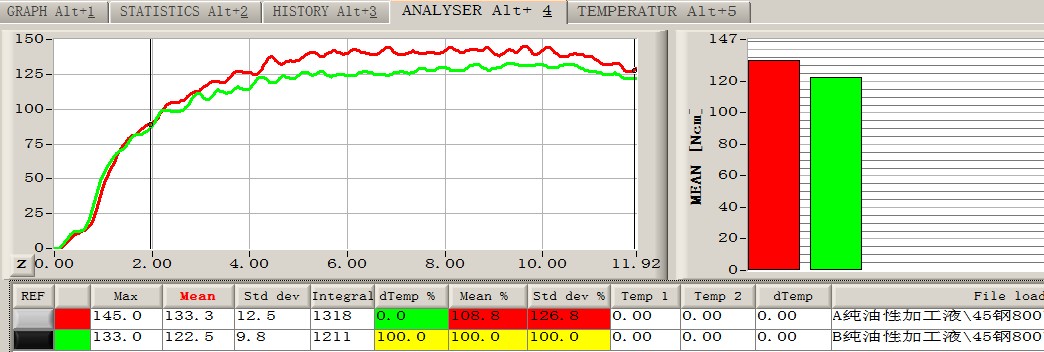

A油性加工液
B油性加工液
45号钢800rpm对比
A油性加工液
B油性加工液

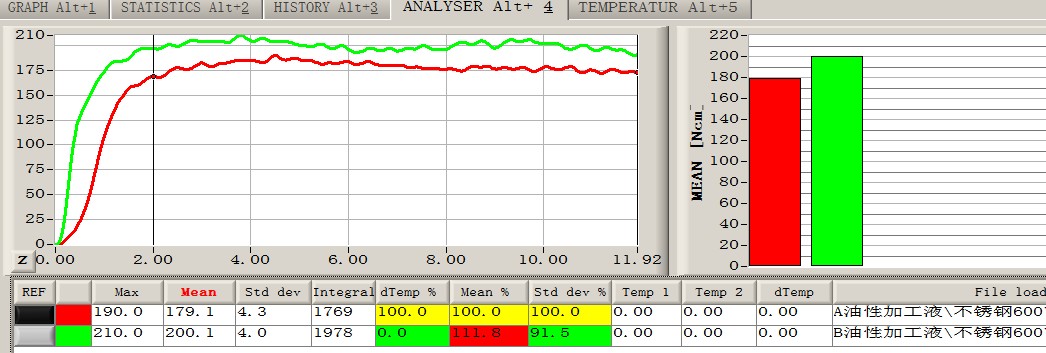

316不锈钢600rpm对比
A油性加工液
B油性加工液

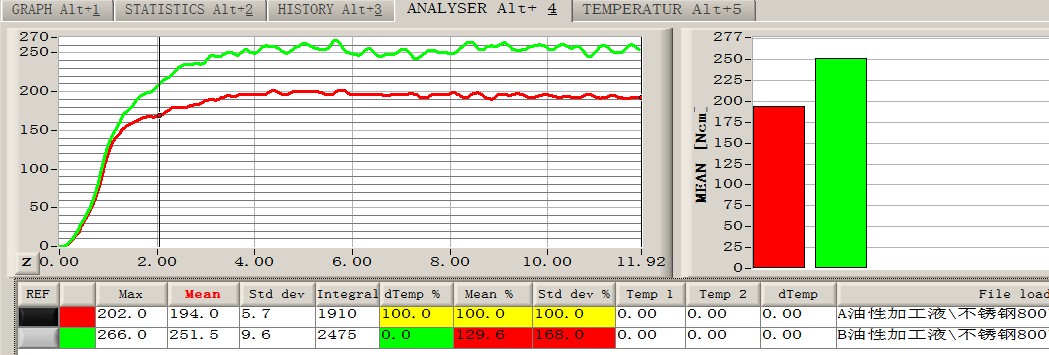

316不锈钢800rpm对比

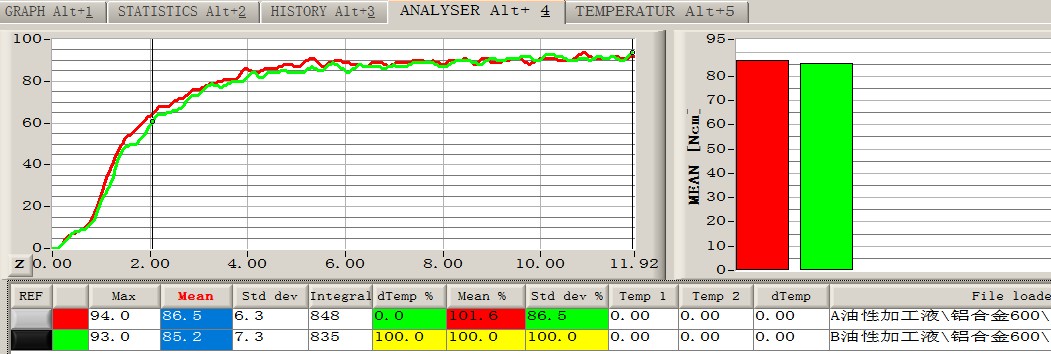

A油性加工液
B油性加工液
7075铝合金600rpm对比

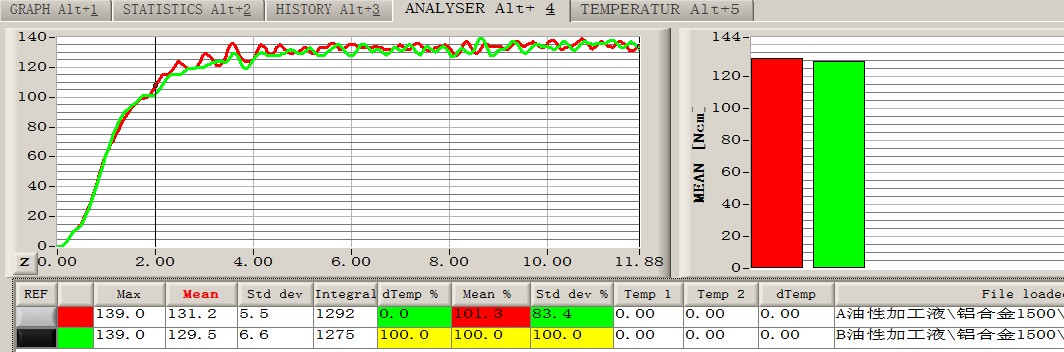

A油性加工液
B油性加工液
7075铝合金1500rpm对比
C乳化加工液
D乳化加工液

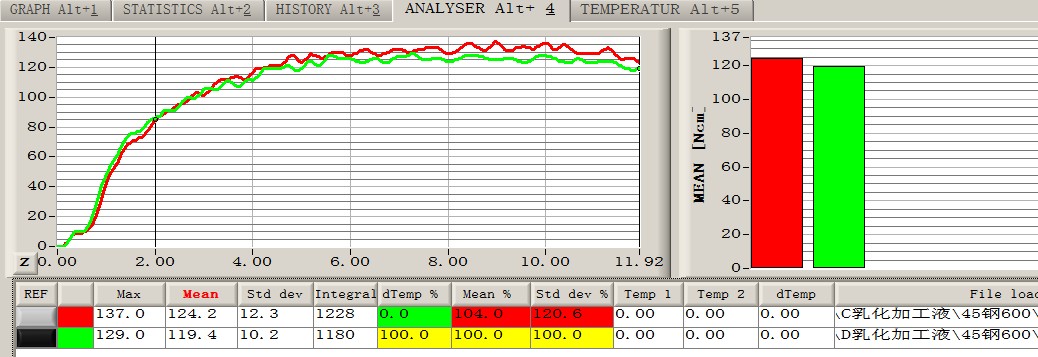

45号钢600rpm对比
C乳化加工液
D乳化加工液

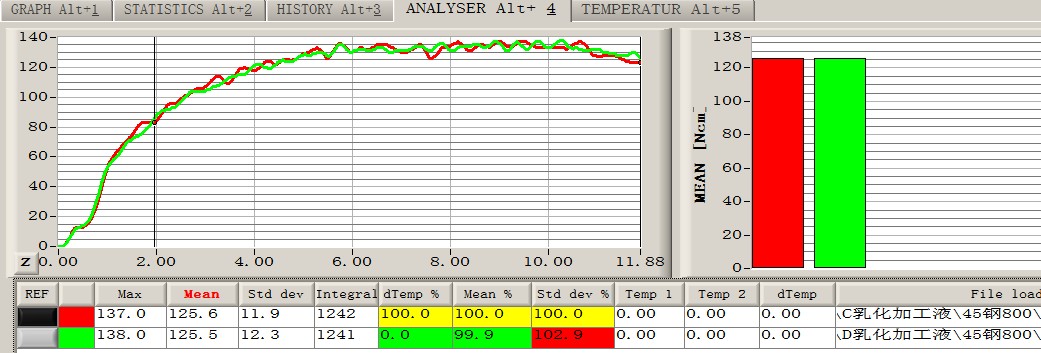

45号钢800rpm对比
C乳化加工液
D乳化加工液
316不锈钢600rpm对比
C乳化加工液
D乳化加工液
7075铝合金600rpm对比
C乳化加工液
D乳化加工液
7075铝合金1500rpm对比
E全合成加工液
F全合成加工液
45号钢600rpm对比

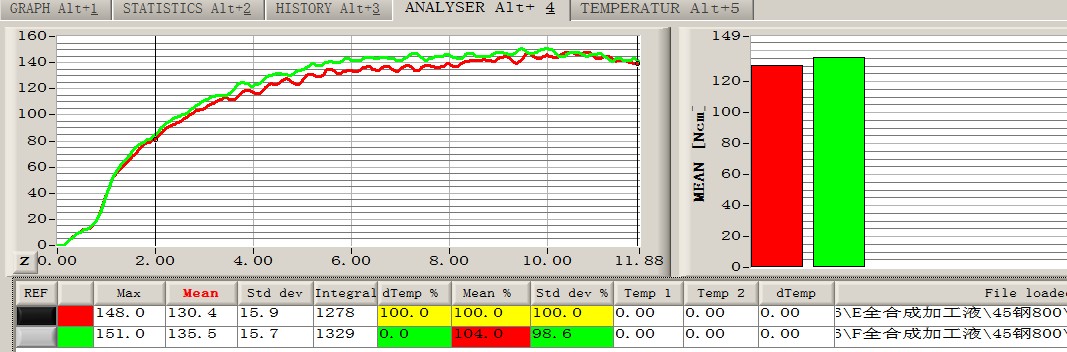

E全合成加工液
F全合成加工液
45号钢800rpm对比
E全合成加工液
F全合成加工液
7075铝合金600rpm对比
E全合成加工液
F全合成加工液
7075铝合金1500rpm对比

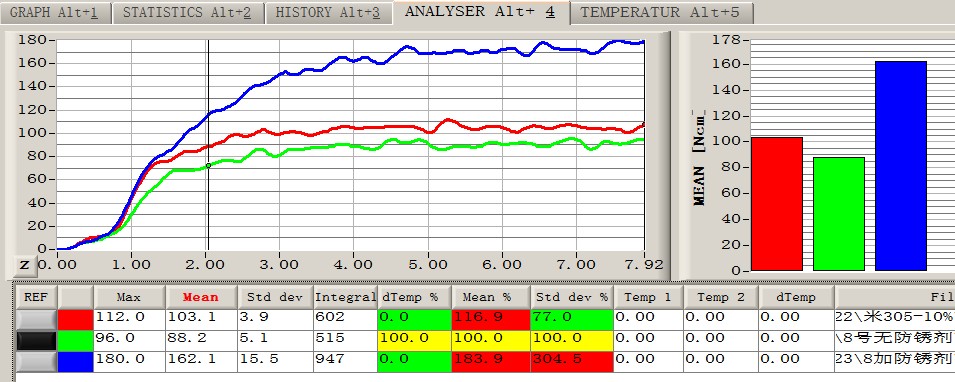

全合成加工液305-10%
全合成加工液8号无防锈剂
全合成加工液305-10%
全合成加工液8号加防锈剂
全合成加工液305-10%
全合成加工液8号无防锈剂
全合成加工液8号加防锈剂 对比
